Gancho Olhal com Trava HSW

Gancho olhal fornecido montado com trava forjada, em formato olhal permite a ligação através de diversos sistemas de acoplamento.

Gancho para lingas de corrente em grau 100, cintas ou cabos de aço. Forjados em aço especial, tratados termicamente, desenvolvidos para a máxima performance nos ambientes mais agressivos. Atende a norma EN 1677 - coeficiente de segurança 4:1.

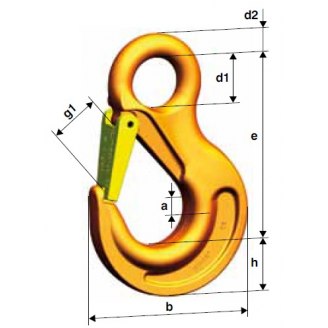

Gancho olhal HSW

Código

Capacidade de carga

e

h

a

d1

d2

g1

b

Peso

  kg mm kg/pc.
HSW 5/6 1.400 85 21 17 20 10 19 68 0,3
HSW 7/8 2.500 106 27 19 25 11 26 88 0,5
HSW 10 4.000 131 33 26 34 16 31 109 1,1
HSW 13 6.700 164 44 33 43 19 39 134 2,2
HSW 16 10.000 183 50 40 50 25 45 155 3,5
HSW 19/20 16.000 205 55 48 55 27 53 178 5,8
HSW 22 19.000 225 62 50 60 29 62 196 8
HSW 26 26.500 259 75 70 70 37 73 235 13,4
HSW32 40.000 299 97 82 66 45 87 291 27,5
HS 32 31.500 299 89 78 66 42 87 281 22,4
