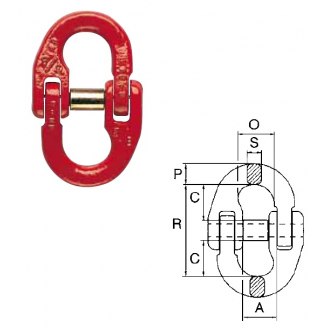

Elo de Ligação V
Elo utilizado para a ligação (emenda) entre correntes, acessórios, cabos de aço ou outros dispositivos.
De fácil montagem propiciam grande versatilidade para a composição de lingas. Duas peças forjadas idênticas unidas por um pino. Atende a norma EN 1677 – coeficiente de segurança 4:1.
Elo de ligação V |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Corrente Ø |
Código |
Dimensões |
|
Peso |
Carga de trabalho |
|||||
A |
C |
O |
R |
P |
S |
|||||
mm | pol | mm | kg | kg | ||||||
6 | 1/4 | V 06.8 U | 14,1 | 18 | 18 | 44,4 | 7,8 | 7,6 | 0,06 | 1.120 |
7 | 9/32 | V 07.8 U | 16,3 | 20 | 20 | 51 | 10 | 9 | 0,12 | 1.500 |
8 | 5/16 | V 08.8 U | 18,35 | 25 | 23 | 61,5 | 11,5 | 10 | 0,18 | 2.000 |
10 | 3/8 | V 10.8 U | 23 | 30 | 27 | 72 | 12,6 | 12,6 | 0,33 | 3.150 |
13 | 1/2 | V 13.8 U | 27,6 | 36 | 34 | 88 | 19 | 16,7 | 0,7 | 5.300 |
16 | 5/8 | V 16.8 U | 33 | 40 | 39 | 103 | 21 | 21 | 1,14 | 8.000 |
18+20 | 11/16+3/4 | V 20.8 U | 41,7 | 48 | 47 | 115 | 29,5 | 24,5 | 2,1 | 12.500 |
22 | 7/8 | V 22.8 | 48 | 51 | 55 | 133 | 27 | 27 | 2,2 | 15.000 |
26 | 1 | V 26.8 | 61 | 68 | 67 | 164 | 32 | 30 | 5,1 | 21.200 |
32 | 1 1/4 | V 32.8 U | 80 | 80 | 86 | 194 | 40 | 32 | 8,5 | 31.500 |
