Elo de Suspensão KAGW 1
Especialmente indicado para aplicações agressivas, onde o elo de ligação tradicional CW pode ser danificado durante a operação.
Elo principal de sustentação para lingas de 1 ramal em grau 100. Possui sistema de encaixe direto na corrente com pino, tipo clevis, proporcionando uma montagem prática, segura e muito robusta. Atende a Norma EN 1677. Coeficiente de segurança 4:1.

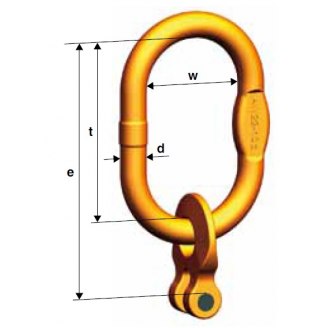

Elo de suspensão com acoplamento direto KAGW 1 |
||||||||
|---|---|---|---|---|---|---|---|---|
Código |
Capacidade de carga 0-45° |
Para correntes Ø |
Utilizável com gancho DIN 15401 n° |
d |
t |
w |
e |
Peso |
| kg | mm | kg/pc | ||||||
| KAGW 1-6 | 1.400 | 6 | 2,5 | 13 | 110 | 60 | 141 | 0,42 |
| KAGW 1-7 | 1.900 | 7 | 2,5 | 13 | 110 | 60 | 153 | 0,54 |
| KAGW 1-8 | 2.500 | 8 | 2,5 | 16 | 110 | 60 | 153 | 0,73 |
| KAGW 1-10 | 4.000 | 10 | 5 | 19 | 135 | 75 | 186 | 1,28 |
| KAGW 1-13 | 6.700 | 13 | 6 | 23 | 160 | 90 | 223 | 2,3 |
| KAGW 1-16 | 10.000 | 16 | 8 | 27 | 180 | 100 | 254 | 3,67 |
| KAGW 1-19/20 | 14.000 | 19 | 10 | 33 | 200 | 110 | 290 | 6,52 |
| KAGW 1-22 | 19.000 | 22 | 16 | 36 | 260 | 140 | 357 | 9,43 |
