Elo de suspensão AWP
Elo de suspensão para lingas de 1 e 2 ramais, também pode ser usado como elo final.

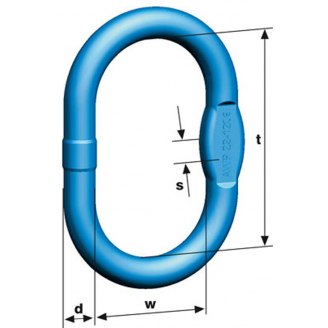

Corresponde à dimensão de correntes indicadas na tabela:
Elo de suspensão AWP |
|||||||||
---|---|---|---|---|---|---|---|---|---|
Código |
Capacidade de carga 0°-45° |
Utilizável com gancho DIN 15401 Nr. |
d |
t |
w |
s |
Peso |
Linga de 1 ramal |
Linga de 2 ramais |
kg | mm | kg/pc. | |||||||
AWP 13 | 2.360 | 2,5 | 13 | 110 | 60 | 10 | 0,34 | 7 | - |
AWP 16 | 3.500 | 2,5 | 17 | 110 | 60 | 14 | 0,53 | 8 | 7 |
AWP 18 | 5.300 | 5 | 19 | 135 | 75 | 14 | 0,92 | 10 | 8 |
AWP 22 | 8.000 | 6 | 23 | 160 | 90 | 17 | 1,6 | 13 | 10 |
AWP 27 | 11.200 | 10 | 28 | 200 | 110 | 21 | 2,85 | - | 13 |
