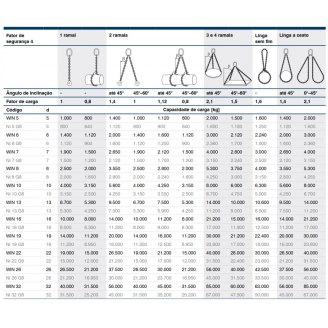

Tabela de cargas para lingas em Grau 5 - Inox
Tabela de cargas para lingas de correntes em grau 8 e grau 10 e descrição dos fatores de redução de carga.
Fatores de redução de carga para lingas:
Temperatura de Trabalho ( fator de carga conforme a temperatura)
| Temperatura | -40oC até 200oC | 200-380 oC | 380-400oC |
|---|---|---|---|
| WOX G5 | 1 | 1 | 0,75 |
| WOX G6 | 1 | 1 | não permitido |
Ângulo de abertura
- Seguir a inscrição da plaqueta identificadora.
- Ângulos entre os ramais devem ser idênticos.
- Evite ângulos inferiores a 15º devido ao risco de instabilidade da carga.
- Nunca utilize lingas de corrente com o ângulo excedendo 60º.
- Abaixo ilustração da redução de carga com relação ao ângulo de abertura.
Carga Assimétrica
As cargas de trabalho das correntes são definidas considerando distribuição simétrica que pode ser considerada se:
- Não faça reparos ou soldas nas correntes e acessório.
- A carga é inferior a 80% da carga de trabalho da linga.
- Os ângulos de todos os ramais não são inferiores a 15º.
- Os os ângulos de todos os ramais são idênticos ou divergem no máximo 15º.
A movimentação de cargas assimétricas ou desbalanceadas requer uma operação mais atenta. O Operador deve identificar o centro de massa da carga e posicionar o gancho da ponte sobre este ponto, caso contrário, a carga se inclinará em busca deste equilíbrio aumentando a solicitação sobre o ramal de corrente localizado mais próximo da parte pesada. Abaixo fator de redução de carga com relação a cargas assimétricas:
Canto vivo
- Caso a carga possua cantos, deve ser providenciada a proteção a fim de evitar danos sobre as correntes.
- Se não for possível evitar os cantos, a capacidade de carga da linga deverá ser reduzida conforme fator de redução abaixo.
