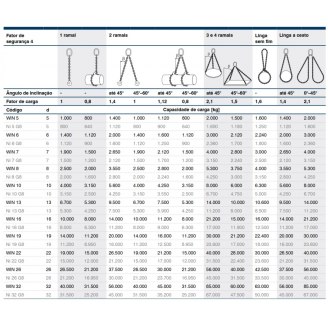

Tabela de cargas para lingas em Grau 8 e Grau 10
Tabela de cargas para lingas de correntes em grau 8 e grau 10 e descrição dos fatores de redução de carga.
As capacidades são apresentadas como valores máximos para cada modelo de linga, considerando cargas uniformes em situações de elevação conforme os padrões normais de utilização. Em caso de utilização em condições severas deverão ser considerados os fatores de redução de cargas listados abaixo, informações disponíveis na secção de Uso e Manutenção de lingas de correntes e havendo dúvidas consulte nossa equipe técnica.
Fatores de redução de carga para lingas:
Temperatura de Trabalho ( fator de carga conforme a temperatura)
| Temperatura | -40oC até 200oC | 200-300 oC | 300 - 400oC |
|---|---|---|---|
| Grau 80 (EN818) e WIN 400 | 1 | 0,9 | 0,75 |
| WIN 200 | 1 | não permitido | não permitido |
Cargas Assimétricas
As cargas de trabalho das correntes são definidas considerando distribuição simétrica. Nos casos de movimentação de cargas assimétricas, deve-se considerar como se a linga possuísse um ramal a menos ou ainda considerar que apenas 1 ramal está carregando toda a carga.
Cantos vivos
- Caso a carga possua cantos, deve ser providenciada a proteção a fim de evitar danos sobre as correntes.
- Se não for possível evitar os cantos, a capacidade de carga da linga deverá ser reduzida conforme fator de redução abaixo.
Vibrações e cargas cíclicas:
O uso intensivo em regimes de trabalho intermitentes ou mesmo em situações onde as lingas trabalham com vibrações pode expor os materiais à falhas por fadiga. Nessas situações é recomendado o super-dimensionamento utilizando uma corrente com a dimensão superior em relação à especificada na tabela.
Para maiores informações visite nossa secção sobre uso e manutenção de lingas de correntes.
