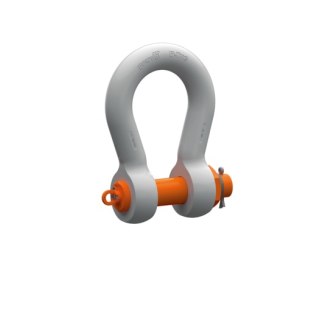

Manilhas P215 - Curva com parafuso, porca e cupilha

Manilhas de capaciades entre 2t até 85t, fabricação européia, certificação conforme necessidades do cliente.

Manilhas P215 - Curva com parafuso, porca e cupilha Solicitar cotação Adicionar à minha lista



        Dimensões
Capacidade a b c d e f g h i j k
[t] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
2 13 16 32 13 22 52 33 89 84 59 max. 14,2
3,25 16 19 40 16 27 65 43 111 102 75 max. 19,3
4,75 19 22 46 19 31 77 51 130 115 89 max. 19,7
6,5 22 25 52 22 36 84 58 145 135 102 max. 25,7
8,5 25 28 59 25 43 96 68 165 155 118 max. 28,9
9,5 28 32 67 28 47 109 75 187 172 131 max. 31,8
12 32 35 73 32 51 116 83 202 190 147 max. 35,0
13,5 35 38 80 35 57 134 92 228 207 162 max. 38,2
17 38 42 88 38 60 147 99 250 209 175 max. 24,0
25 45 50 103 45 74 180 126 302 250 216 max. 28,9
35 50 57 112 50 83 198 138 333 276 238 max. 32,2
42,5 57 65 130 57 95 225 160 380 312 274 max. 36,2
55 65 70 145 65 105 262 180 435 343 310 max. 39,5
85 75 83 162 75 127 331 190 529 395 340 max. 46,1
Especificações
  • Grau 6
  • EN 10204 Tipo 3.1
  • Fator de segurança 6:1
  • Arco, parafuso e porca galvanizados por imersão a quente
  • Parafuso com revestimento em pó
  • Desenvolvido e fabricado na UE pela pewag
  • Normas: EN 13889, ASME B30.26, ISO 2415, RR-C-271 Tipo IVA classe 3, grau A

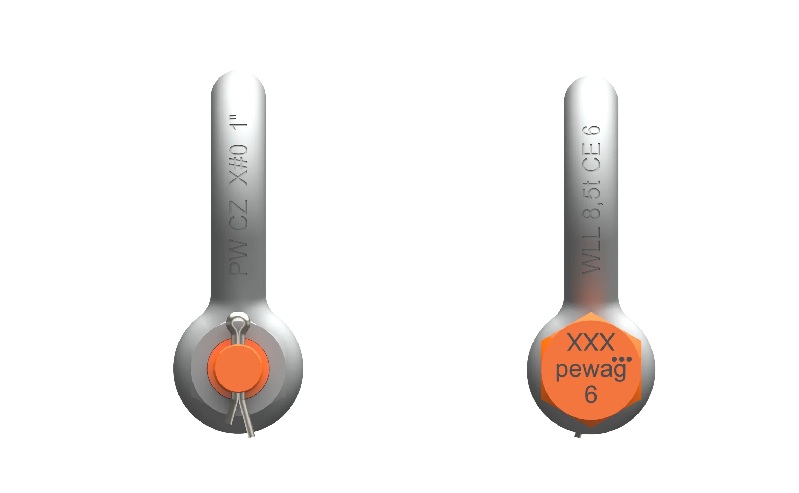

Marcação disponível nos produtos:

  • marcação no corpo e no pino
  • grau, capacidade e código de rastreabilidade
  • logo CE / UKCA
  • logo pewag
