Olhal ajustável em grau 80 série 801

Apresenta uma vantagem em relação aos olhais fixos normais, pois pode ser ajustado e posicionado para uso em içamentos perpendiculares (90º) conforme o alinhamento da direção da tração.

Olhal ajustável em grau 80 série 801 Solicitar cotação Adicionar à minha lista

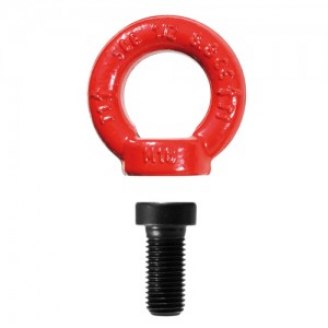

Olhal de suspensão orientável série 801 em grau 80. Composto pelo corpo em aço ligado e por um parafuso que deve ser apertado levemente através de chave Allen. Coeficiente de Segurança 4:1.

Olhal fixo em grau 80 serie 801
Código Medida A B C F H Peso
  D X L (mm) mm kg
C80106 M6x15 25 45 25 10 45 0,09
C80108 M8x15 25 45 25 10 45 0,09
C80110 M10x16 25 45 25 10 45 0,11
C80112 M12x22 35 63 35 14 62 0,27
C80114 M14x20 35 63 35 14 62 0,27
C80116 M16x29 35 63 35 14 62 0,31
C80120 M20x32 50 90 50 20 90 0,86
C80124 M24x40 50 90 50 20 90 0,9
C80130 M30x45 60 108 65 24 109 1,7

CARGA DE TRABALHO (t)

Código Dimensão 1 Ramal 2 Ramais 1 Ramal 2 Ramais 2 Ramais 3 ou 4 Ramais
0° 0° 90° 90° 0-45° 45-60° 0-45° 45-60°
C80106 M6x15 0,4 0,8 0,1 0,2 0,14 0,1 0,2 0,14
C80108 M8x15 0,8 1,6 0,2 0,4 0,28 0,2 0,4 0,28
C80110 M10x16 1 2 0,25 0,5 0,35 0,25 0,5 0,35
C80112 M12x22 1,6 3,2 0,4 0,8 0,56 0,4 0,8 0,56
C80114 M14x20 3 6 0,75 1,5 1 0,75 1,5 1
C80116 M16x29 4 8 1 2 1,4 1 2 1,4
C80120 M20x32 6 12 1,5 3 2,1 1,5 3 2,1
C80124 M24x40 8 16 2 4 2,8 2 4 2,8
C80130 M30x45 12 24 3 6 4,2 3 6 4,2
