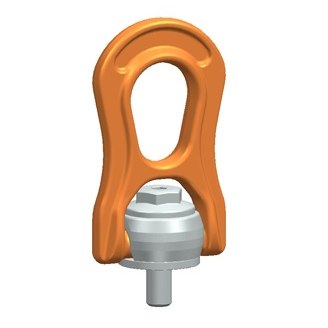

Olhal Giratório Beta - PLBW

Olhal giratório articulado em grau 100, giratório 360°, ajustável 180°, roscas métrica e UNC. Permite cargas longitudinais, inclinadas e transversais mantendo 100% de sua carga de trabalho.

Olhal Giratório Beta - PLBW Solicitar cotação Adicionar à minha lista
  • Rosca testada 100% contra trincas e com tratamento especial contra corrosão.
  • Marcação da capacidade de carga e medida da rosca.
  • Marcação individual em cada peça permite total rastreabilidade.
  • Coeficiente de segurança 5:1
  • Disponível com chip NFC integrado para registro de histórico de inspeções com a ferramenta peTAG
  • Parafuso e mola substituíveis.

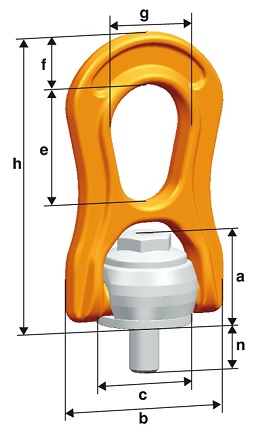

Código Rosca Cap a b c e f g h n n max. allen chave Peso
[kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg/pc]
PLBW 0,3t M8 300 29 56 30 38 18 27 94 13 80 8 15 0,32
PLBW 0,6t M10 600 29 56 30 38 18 27 94 15 100 8 15 0,33
PLBW 1t M12 1.000 29 56 30 38 18 27 94 17 180 8 15 0,34
PLBW 1,3t M14 1.300 43 79 45 55 25 38 138 22 220 10 24 1,03
PLBW 1,6t M16 1.600 43 79 45 55 25 38 138 24 260 10 24 1,04
PLBW 2t M18 2.000 43 79 45 55 25 38 138 27 295 10 24 1,07
PLBW 2,5t M20 2.500 43 79 45 55 25 38 138 30 355 10 24 1,08
PLBW 3t M22 3.000 64 118 68 85 38 58 209 33 355 14 36 3,5
PLBW 4t M24 4.000 64 118 68 85 38 58 209 36 355 14 36 3,53
PLBW 5t M27 5.000 64 118 68 85 38 58 209 40 355 14 36 3,58
PLBW 6,3t M30 6.300 64 118 68 85 38 58 209 45 355 14 36 3,66
PLBW 8t M33 8.000 106 188 108 132 60 91 331 54 328 19 55 14,5
PLBW 10t M36 10.000 106 188 108 132 60 91 331 59 328 19 55 14,6
PLBW 12,5t M42 12.500 106 188 108 132 60 91 331 69 328 19 55 14,9
PLBW 15t M48 15.000 106 188 108 132 60 91 331 74 328 19 55 15,2

n max = comprimento da rosca aumentado, fornecido com porca e arruela compatíveis.



A marcação de carga de trabalho das peças indica a situação mais crítica, verifique o método de elevação para saber qual a capacidade de carga em cada situação.

Consulte o manual de uso que acompanha os produtos antes de colocar em operação, especialmente em relação às limitações de utilização.
