Olhal Giratório Delta - PLDW

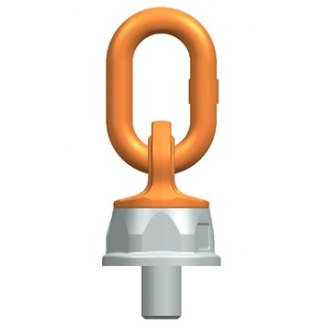

Olhal rolamentado articulável, giro 360° mesmo quando carregado, anel ajustável em 180°, rosca métrica. Permite cargas longitudinais, inclinadas e transversais mantendo 100% de sua carga de trabalho.

Olhal Giratório Delta - PLDW Solicitar cotação Adicionar à minha lista
  • As partes roscadas são testadas 100% contra trincas e possuem um tratamento especial contra corrosão.
  • Todas as peças tem a marcação da capacidade de carga e da medida da rosca
  • Marcação individual para cada peça, permite total rastreabilidade.
  • Coeficiente de segurança 4:1
  • Disponível com chip NFC integrado para registro de histórico de inspeções com a ferramenta peTAG.

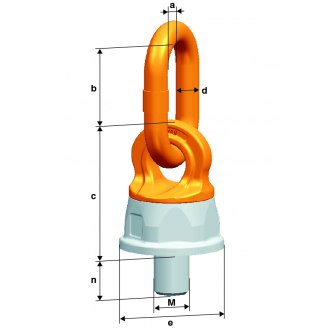

Tabela de medidas:

Código Rosca Cap a b c d e n n max. Peso
[kg] [mm] [kg] [mm] [mm] [mm] [mm] [mm] [mm] [kg/pc.]
PLDW 0,3t M8 300 30 38 54 13 38 20 100 34 0,47
PLDW 0,5t M10 500 30 38 54 13 38 20 180 34 0,47
PLDW 0,7t M12 700 35 48 54 13 38 22 200 34 0,47
PLDW 1t M14 1.000 35 48 54 13 38 22 200 34 0,47
PLDW 1,5t M16 1.500 35 48 54 13 38 33 250 34 0,49
PLDW 2,5t M20 2.500 35 55 75 16 55 33 250 46 1,1
PLDW 4t M24 4.000 40 66 82 17 63 40 300 50 1,5
PLDW 6,7t M30 6.700 50 70 92 23 72 40 300 60 2,6
PLDW 8t M36 8.000 50 91 120 23 92 55 300 75 4,3
PLDW 10t M42 10.000 65 91 120 27 92 60 300 75 5,1
PLDW 12t M45 12.000 65 91 120 27 92 68 - 75 5,2
PLDW 13t M48 12.500 65 116 120 27 92 68 300 75 5,4
PLDW 24t M56 24.000 70 105 154 33 110 84 300 95 10,5
PLDW 25t M64 25.000 70 105 154 33 110 96 300 95 11,3
PLDW 40t M72 40.000 90 130 213 45 170 110 500 145 29
PLDW 45t M80 45.000 90 130 213 45 170 120 500 145 30
PLDW 55t M90 55.000 90 130 213 45 170 135 500 145 32
PLDW 55t M100 55.000 90 130 213 45 170 150 500 145 35

Medida n max = comprimento da rosca aumentado, fornecido com porca compatível.

Tabela de carga de trabalho:

A marcação da carga de trabalho nas peças indica a situação mais crítica, verifique o método de elevação para saber qual a capacidade adequada para cada situação.

Consulte o manual de uso que acompanha o produto antes de colocar o produto em operação, especialmente em relação às limitações de utilização.



Método de elevação
Número de ramais 1 1 2 2 2 2 3 + 4 3 + 4 2 3 + 4
Ângulo de inclinação 0 ° 90 ° 0 ° 90 ° 0° - 45° 45° - 60° 0° - 45° 45° - 60° assimét. assimét.
Code Rosca Torque Cap
[Nm] [t]
PLDW 0,3t M8 10 0,6 0,3 1 0,6 0,4 0,3 0,6 0,4 0,3 0,3
PLDW 0,5t M10 10 1,00 0,50 2,00 1,00 0,70 0,50 1,00 0,75 0,50 0,50
PLDW 0,7t M12 15 1,40 0,70 2,80 1,40 0,95 0,70 1,40 1,00 0,70 0,70
PLDW 1t M14 25 2,00 1,00 4,00 2,00 1,40 1,00 2,10 1,50 1,00 1,00
PLDW 1,5t M16 30 2,80 1,50 5,60 3,00 2,10 1,50 3,10 2,10 1,50 1,50
PLDW 2,5t M20 80 5,00 2,50 10,00 5,00 3,50 2,50 5,30 3,50 2,50 2,50
PLDW 4t M24 150 7,00 4,00 14,00 8,00 5,50 4,00 8,40 6,00 4,00 4,00
PLDW 6,7t M30 230 10,00 6,70 20,00 13,40 9,40 6,70 14,20 10,00 6,70 6,70
PLDW 8t M36 450 12,50 8,00 25,00 16,00 11,20 8,00 16,80 12,00 8,00 8,00
PLDW 10t M42 600 16,00 10,00 32,00 20,00 14,00 10,00 21,00 15,00 10,00 10,00
PLDW 12t M45 600 16,00 12,00 32,00 24,00 16,90 12,00 25,40 18,00 12,00 12,00
PLDW 13t M48 600 16,00 12,50 32,00 25,00 17,50 12,50 26,20 18,00 12,50 12,50
PLDW 24t M56 800 28,00 24,00 56,00 48,00 33,90 24,00 50,90 36,00 24,00 24,00
PLDW 25t M64 800 28,00 25,00 56,00 50,00 35,30 25,00 53,00 37,50 25,00 25,00
PLDW 40t M72 1200 60,00 40,00 120,00 80,00 56,50 40,00 84,80 60,00 40,00 40,00
PLDW 45t M80 1400 60,00 45,00 120,00 90,00 63,60 45,00 95,40 67,50 45,00 45,00
PLDW 55t M90 1500 60,00 55,00 120,00 110,00 77,70 55,00 116,60 82,50 55,00 55,00
PLDW 55t M100 1600 60,00 55,00 120,00 110,00 77,70 55,00 116,60 82,50 55,00 55,00

Para download do manual de operações e dos arquivos 3D no material, visite o link: https://www.pewag.com.br/shop/pldw-delta.html
