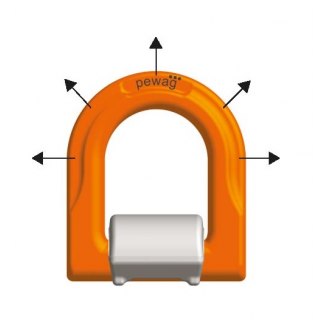

Olhal Soldável em Grau 100 PLEW
Versão otimizada do olhal soldável pewag, possui maiores capacidades de cargas e pode ser submetido a cargas em todas as direções.
código
|
cap. | a | b | c | d | e | f | h | l | Peso |
[kg] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg/pc] | |
PLEW 1,5 t | 1500 | 32 | 38 | 65 | 14 | 65 | 40 | 25 | 35 | 0,32 |
PLEW 2,5 t | 2500 | 37 | 44 | 75 | 16 | 76 | 47 | 28 | 41 | 0,5 |
PLEW 4 t | 4000 | 43 | 48 | 84 | 18 | 83 | 51 | 32 | 45 | 0,75 |
PLEW 6,7 t | 6700 | 58 | 60 | 107 | 24 | 108 | 64 | 44 | 56 | 1,7 |
PLEW 10 t | 10000 | 69 | 66 | 126 | 27 | 123 | 69 | 54 | 61 | 2,8 |
PLEW 19 t | 19000 | 92 | 95 | 171 | 38 | 168 | 100 | 68 | 89 | 6,5 |
- Adequado para solda em partes de máquinas ou veículos
- Mola interna mantém a alça posicionada
- Embalados individualmente e fornecidos com manual de operação
- Solda deve ser realizada por profissional qualificado conforme padrão da ISO 14341
- Direção da carga deve ser conforme figuras 1 e 2 apresentadas abaixo
Método de elevação
|
|||||||||||
Nro de ramais | 1 | 1 | 2 | 2 | 2 | 2 | 3+4 | 3+4 | 2 | 3+4 | |
Ângulo de inclinação | 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | assimétrico | assimétrico | |
Código | cap. [kg] | Capacidade [kg] | |||||||||
PLEW 1,5t | 1500 | 2500 | 1500 | 5000 | 3000 | 2100 | 1500 | 3100 | 2200 | 1500 | 1500 |
PLEW 2,5t | 2500 | 4000 | 2500 | 8000 | 5000 | 3500 | 2500 | 5300 | 3700 | 2500 | 2500 |
PLEW 4t | 4000 | 6000 | 4000 | 12000 | 8000 | 5600 | 4000 | 8400 | 6000 | 4000 | 4000 |
PLEW 6,7t | 6700 | 10000 | 6700 | 20000 | 13400 | 9400 | 6700 | 14200 | 10000 | 6700 | 6700 |
PLEW 10t | 10000 | 15000 | 10000 | 30000 | 20000 | 14100 | 10000 | 21200 | 15000 | 10000 | 10000 |
PLEW 19t | 19000 | 25000 | 19000 | 50000 | 38000 | 26800 | 19000 | 40300 | 28500 | 19000 | 19000 |
Para download do manual de operações e dos arquivos 3D no material, visite o link: https://www.pewag.com.br/shop/plew-eta.html
