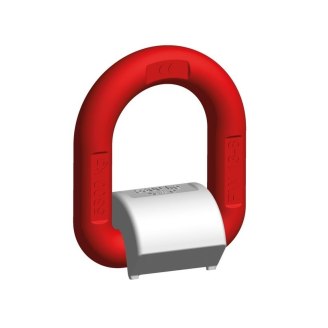

Olhal Soldável em Grau 80 - PLE

Indicado para fixação em máquinas ou veículos. Pode ser submetido a cargas laterais ou diagonais.

Soldagens em máquinas ou chassis de veículos necessitam de produtos especiais adequados para elevação e ou amarração; o pewag prolift PLE (grau 8) é um destes itens. De fato, o produto se destaca entre os olhais de elevação soldáveis de alta resistência, também por sua mola integrada, que mantém o elo em qualquer posição desejada. O produto pode ser carregado em todas as direções.

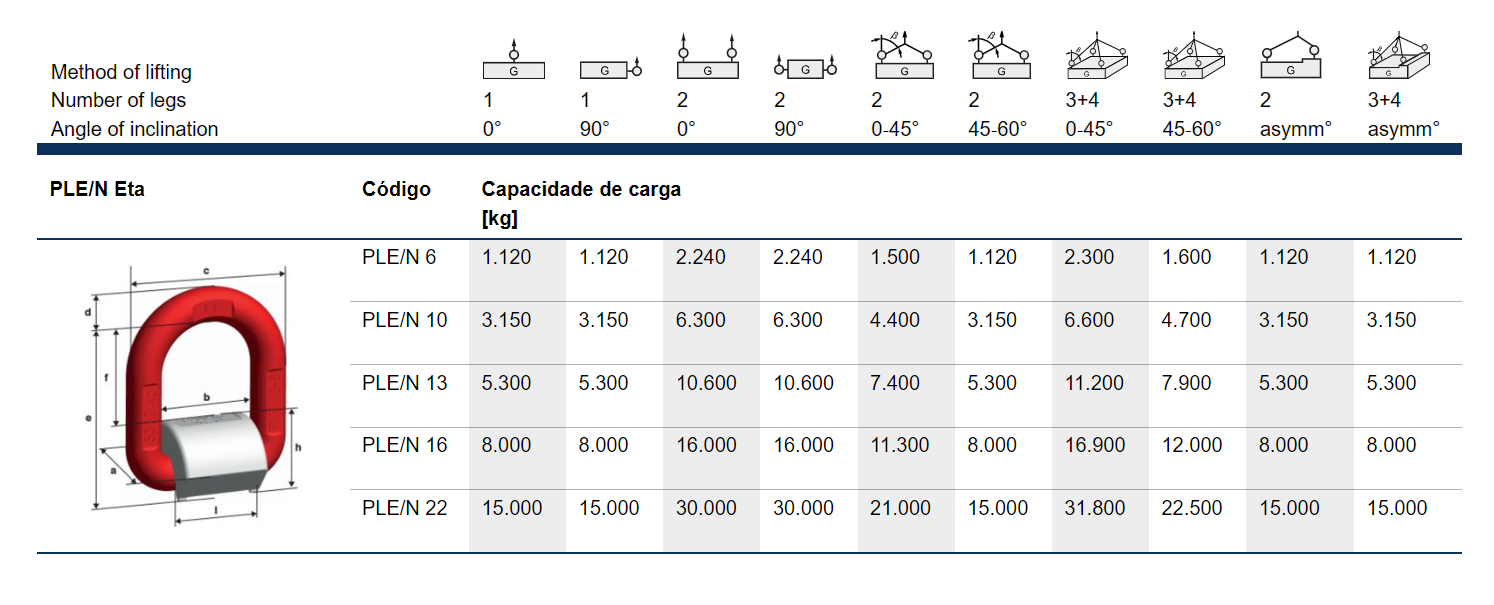

Código

Capacidade

de carga [kg]

[mm]

[mm]

c

 [mm]

[mm]

e

 [mm]

[mm]

h

 [mm]

[mm]

Peso

 [kg/pc.]

PLE/N 6 1.120 36 40 62 11 67 42 26 35 0,31
PLE/N 8 2.000 37 42 69 13 73 45 28 37 0,40
PLE/N 10 3.150 41 45 78 16,50 80 47 34 40 0,63
PLE/N 13 5.300 61 55 99 22 97 53 44 50 1,46
PLE/N 16 8.000 63 70 120 25 120 73 48 64 2,30
PLE/N 22 15.000 89 97 163 33 163 92 70 90 5,40





Para download do manual de operações e dos arquivos 3D no material, visite o link: PLE/N Eta (pewag.com.br)
