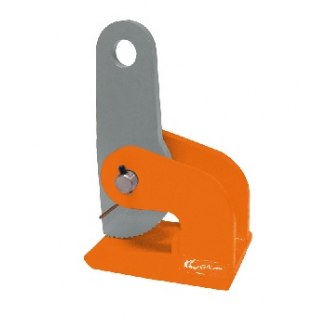

Pega chapa horizontal HXW-V
Para o levantamento horizontal e transporte de placas de aço. O modelo HXW-V possui uma mola que auxilia no posicionamento do dispositivo na posição desejada. Uso em pares.
Código
|
Carga de trabalho | Abertura | V | S | W | T | H | U | X | Y | Peso |
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/pc | |
HXW-V 1t | 1000 | 0-35 | 140 | 99 | 10 | 26,5 | 12 | 188 | 85 | 15 | 3 |
HXW-V 2t | 2000 | 0-60 | 180 | 114 | 15 | 30,5 | 19 | 286 | 125 | 16 | 8 |
HXW-V 3t | 3000 | 0-60 | 200 | 125 | 20 | 30,5 | 19 | 302 | 140 | 20 | 12,2 |
HXW-V 4t | 4000 | 0-60 | 220 | 139 | 30 | 30,5 | 19 | 316 | 165 | 20 | 17 |
HXW-V 6t | 6000 | 0-60 | 220 | 139 | 30 | 30,5 | 19 | 316 | 165 | 20 | 17 |
