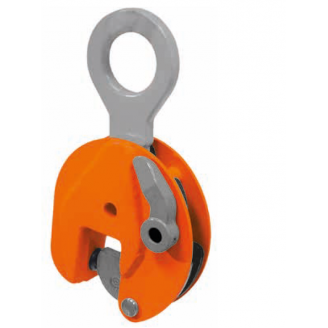

Pega chapa vertical VCW e SVCW
Os Pega chapa vertical VCW / SVCW estão equipados com um mecanismo de segurança que garante o agarre da chapa enquanto a força de elevação está aplicada e também quando a carga é baixada.
- O dispositivo trava tanto na posição aberta como fechada.
- A capacidade de carga e a abertura de trabalho estão claramente marcadas na peça.
- Os modelos SVCW são fornecidos com abetura aumentada
- Para adequado funcionamento, é necessário o carregamento com a carga mínima equivalente a 10% da capacidade nominal.
Código
|
Cap | Abertura (R) | S | T | U | V | W | X | Y | Peso |
[kg] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg/pc] | |
VCW 0.75 t | 750 | 0-13 | 47 | 30 | 202 | 100 | 37 | 37 | 10 | 1,7 |
VCEW 1 t | 1.000 | 0-25 | 56 | 45 | 263 | 141 | 37 | 47 | 15 | 3,5 |
VCEW 2 t | 2.000 | 0-35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7 |
VCEW 3 t | 3.000 | 0-35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7 |
VCW 4.5 t | 4.500 | 0-25 | 85 | 70 | 423 | 203 | 60 | 77 | 20 | 15 |
VCEW 4.5 t | 4.500 | 0-45 | 85 | 70 | 425 | 228 | 60 | 78 | 20 | 16 |
VCW 6 t | 6.000 | 0-32 | 114 | 75 | 490 | 225 | 78 | 78 | 20 | 19 |
VCEW 6 t | 6.000 | 0-50 | 114 | 75 | 490 | 259 | 82 | 78 | 20 | 21 |
VCW 7.5 t | 7.500 | 0-40 | 111 | 75 | 530 | 246 | 76 | 82 | 20 | 24 |
VCEW 7.5 t | 7.500 | 0-55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 26 |
VCW 9 t | 9.000 | 0-55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 27 |
VCW 12 t | 12.000 | 0-52 | 148 | 85 | 617 | 295 | 100 | 94 | 44 | 37 |
VCW 15 t | 15.000 | 0-76 | 209 | 86 | 810 | 373 | 136 | 106 | 49 | 70 |
VCW 17 t | 17.000 | 0-76 | 209 | 86 | 810 | 373 | 136 | 106 | 49 | 71 |
VCW 20 t | 20.000 | 0-80 | 250 | 100 | 933 | 563 | 153 | 140 | 66 | 149 |
VCW 25 t | 25.000 | 5-85 | 250 | 100 | 925 | 563 | 148 | 140 | 66 | 149 |
VCW 30 t | 30.000 | 10-90 | 250 | 100 | 918 | 568 | 153 | 142 | 66 | 155,5 |
SVCW 6 t | 6.000 | 40-90 | 114 | 75 | 486 | 275 | 70 | 78 | 20 | 21 |
SVCW 7.5 t | 7.500 | 50-100 | 111 | 75 | 524 | 312 | 70 | 86 | 20 | 26,5 |
SVCW 9 t | 9.000 | 50-100 | 111 | 75 | 522 | 312 | 70 | 86 | 20 | 27,5 |
SVCW 12 t | 12.000 | 50-100 | 152 | 85 | 615 | 344 | 100 | 94 | 44 | 41 |
SVCW 15 t | 15.000 | 80-150 | 224 | 86 | 800 | 450 | 136 | 106 | 49 | 76 |
SVCW 20 t | 20.000 | 80-150 | 249 | 100 | 924 | 640 | 153 | 140 | 66 | 160 |
SVCW 25 t | 25.000 | 80-150 | 249 | 100 | 924 | 640 | 153 | 140 | 66 | 160 |
SVCW 30 t | 30.000 | 80-150 | 249 | 100 | 906 | 645 | 156 | 142 | 66 | 165,5 |
