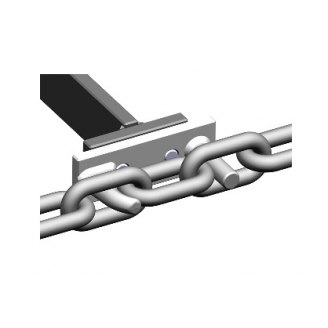

Engates FDB
Engate para operações severas em dois ou múltiplos ramais transportadores.
Adequado para rodas dentadas ou lisas com ou sem ranhura. Composto por um pino curvo forjado e outro pino reto em aço ligado soldado à chapa, cementados, altamente resistentes. Permite a fácil montagem e desmotagem mesmo com a corrente tensionada a talisca pode ser instalada nos elos verticais e aparafusada.
Disponível nas versões:
FDB com furos roscados
FDB com parafusos e porcas
|
Tipo
|
Corrente | A | B | C | D | E | F | G | I | L | K | N | Peso aprox. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d x t | [mm] | ||||||||||||
| FDB 14 x 50 | 14 x 50 | 117 | 40 | 12 | 15 | 38 | 45 | M 12 | 61,5 | 40 | 12 | 18 | 0,7 |
| FDB 16 x 64 | 16 x 64 | 150 | 50 | 15 | 19 | 48 | 52 | M 16 | 76 | 52 | 15 | 20 | 1,5 |
| FDB 19 x 75 | 19 x 75 | 175 | 60 | 20 | 21 | 58 | 65 | M 20 | 90 | 62,5 | 20 | 24 | 2,5 |
| FDB 22 x 86 | 22 x 86 | 200 | 70 | 20 | 25 | 68 | 71 | M 20 | 106 | 72,5 | 20 | 23 | 3,4 |
| FDB 26 x 100 | 26 x 100 | 235 | 80 | 20 | 30 | 72 | 85 | M 20 | 116 | 85 | 20 | 28 | 4,8 |
| FDB 30 x 120 | 30 x 120 | 280 | 90 | 25 | 35 | 85 | 98 | M 24 | 136 | 100 | 25 | 36 | 7,5 |
| FDB 34 x 136 | 34 x 136 | 320 | 100 | 30 | 38 | 98 | 110 | M 27 | 155 | 115 | 30 | 42 | 11,5 |
