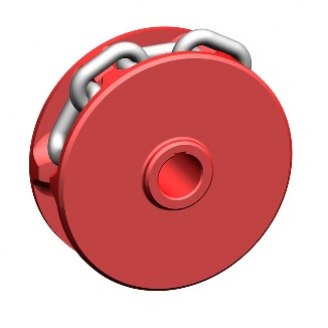

Rodas berçadas TR
Fundidas e usinadas, podem ser fornecidas em diferentes modelos e com diferentes projetos de cubo.
Uso variado, por exemplo em talhas, os berços podem ser usinados em diversos formatos e a fabricação pode ser feita em materiais e tratamentos especiais. As medidas do cubo podem atender a necessidade do cliente.
Tipo | Corrente | Nro. de berços | Diametro primitivo | Diâmetro Externo | Largura do cubo |
---|---|---|---|---|---|
d x t | z | Dt | Da | B | |
TR 7 / 5 - 22 FB | 7 X 22 | 5 | 72 | 78,5 | 37 |
TR 7 / 6 - 22 FB | 6 | 85 | 95 | 35 | |
TR 7 / 7 - 22 FB | 7 | 99 | 110 | 30 | |
TR 8 / 5 - 24 FB | 8 X 24 | 5 | 78 | 90 | 38 |
TR 8 / 24 - 24 FB | 24 | 366 | 374 | 40 | |
TR 8 / 30 - 24 FB | 30 | 457 | 465 | 40 | |
TR 8 / 9 - 31 FB | 8 x 31 | 9 | 179 | 187 | 40 |
TR 9 / 5 - 27 FB | 9 x 27 | 5 | 88 | 97 | 43 |
TR 9 / 8 - 27 FB | 8 | 138 | 160 | 45 | |
TR 10 / 7 - 28 FB | 10 x 28 | 7 | 127 | 137 | 42 |
TR 10 / 10 - 28 FB | 10 | 179 | 190 | 54 | |
TR 10/ 12 - 28 FB | 12 | 214 | 225 | 49 | |
TR 10 / 14 - 28 FB | 14 | 250 | 262 | 50 | |
TR 14 / 10 - 50 FB | 14 x 50 | 10 | 320 | 340 | 65 |
TR 16 / 7 - 45 FB | 16 x 45 | 7 | 203 | 219 | 90 |
TR 16 / 8 - 45 FB | 8 | 231 | 247 | 90 | |
TR 16 / 11 - 45 FB | 11 | 231 | 247,5 | 90 | |
TR 20 / 6 - 70 FB | 20 x 70 | 6 | 271 | 290 | 100 |
TR 22 / 7 - 86 FB | 22 x 86 | 7 | 388 | 420 | 90 |
TR 26 / 8 - 92 FB | 26 x 92 | 8 | 473 | 510 | 120 |
TR 30 / 8 - 105 FB | 30 x 105 | 8 | 540 | 600 | 140 |
