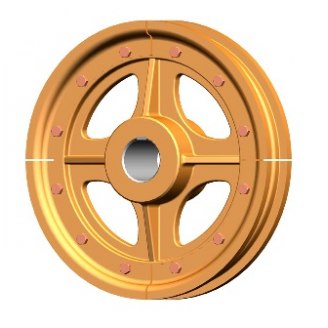

Rodas lisas segmentadas SR e SUR

Rodas lisas segmentadas para utilização com correntes HV e DS e também com terminais de corrente conforme DIN 764 e DIN 766 em canecas com montagem traseira.

Tipo
Corrente Diâmetro Primitivo Nro. de b c B e f g h k o m n furos autolimpantes
d Dt segmentos peso sem peso com
[mm]   [mm] [kg/pc]
SR 13/500 13 + 14 500 8 18 52 90 100 56 60 31 59 35 80 28 62 54
SR 16/500 16 500 8 22 62 100 100 62 66 34 66 35 80 28 62 54
SR 16/630 16 630 12 22 62 120 160 62 66 34 66 40 53 37 135 120
SR 16/710 16 710 12 22 62 130 160         50 58 38 195 175
SR 16/800 16 800 12 22 96 132 160         55 76 42 260 240
SR 20/500 19 + 20 500 8 28 80 118 100 74 80 44 70 35 80 31 70 60
SR 20/630 19 + 20 630 12 28 80 130 160 74 80 44 81 40 53 37 140 125
SR 20/710 19 + 20 710 12 28 80 130 160 74 80 44 81 50 58 38 200 180
SR 23/630 22 + 23 630 12 30 90 140 160         40 53 37 145 130
SR 23/710 22 + 23 710 12 30 90 140 160         50 58 38 200 180
SR 23/800 22 + 23 800 12 30 90 140 160 84 90 49 86 55 76 42 265 245
SR 23/900 22 + 23 900 16 30 95 145 190         60 53 44 340 325
SR 23/1000 22 + 23 1000 16 30 104 140 200         60 66 52 430 415
SR 26/710 26 710 12 34 114 164 160         50 53 38 220 200
SR 26/800 26 800 12 34 110 160 160         55 76 42 270 250
SR 26/900 26 900 16 34 110 170 190 94 100 54 91 60 53 44 350 335
SR 26/1000 26 1000 16 36 120 180 200         60 66 52 445 430
SR 30/900 30 900 16 40 116 176 190 114 120 63 102 60 53 44 360 345
SR 30/1000 30 1000 16 40 125 185 200 114 120 63 102 60 66 52 450 435
SR 30/1250 30 1250 16 40 125 185 220 114 120 63 102 80 56 52 710 700
SR 36/1250 34 + 36 1250 16 46 135 200 220   135 68 106 80 56 54 740 730
