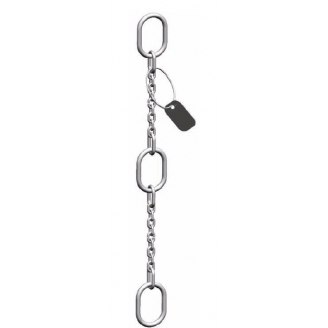

Lingas para Bombas Submersas

Lingas em aço inox soldadas, especificamente desenvolvidas para o içamento de bombas que trabalham submersas em centrais de esgoto, tratamento de águas e demais operações semelhantes.

Lingas para Bombas Submersas Solicitar cotação Adicionar à minha lista

A configuração básica prevê segmentos com comprimentos pré-determinados intercalados por elos de suspensão, permitindo, desta forma, que a elevação seja feita por partes, facilitando o recolhimento da corrente que não está mais sendo carregada.

Lingas soldadas para bombas submersas
Tipo [mm]
 Cap. [kg] Elo principal Dimensões AWI [mm] Elo de Transição Dimensões BWI [mm] Tipo de corrente SL* Número de elos  Comp. do segmento L* Peso SL [kg]
PCWI 4/320 320 AWI 6 6x60x35 - - WOX 4x12-5 77 984 0,39
PCWI 4/400 400 AWI 8 8x60x35 BWI 5 5x26x13 WOX 4x12 73 988 0,43
PCWI 5/560 560 AWI 8 8x60x35 BWI 7 7x36x16 WOX 5x15 53 943 0,62
PCWI 5/630 630 AWI 10 10x80x50 BWI 7 7x36x16 WOX 5x15 53 963 0,68
PCWI 6 850 AWI 10 10x80x50 BWI 7 7x36x16 WOX 6x18 47 998 0,9
PCWI 7 1250 AWI 13 13x110x60 BWI 9 9x44x20 WOX 7x21 37 975 1,35
PCWI 8 1600 AWI 13 13x110x60 BWI 10 10x44x20 WOX 8x24 33 990 1,7
PCWI 10 2500 AWI 16 16x110x60 BWI 13 13x54x25 WOX 10x30 25 968 2,6
PCWI 13 3500 AWI 18 18x135x75 BWI 16 17x70x34 WOX 13x39 19 1016 4,5
PCWI 16 6300 AWI 22 23x160x90 BWI 20 20x85x40 WOX 16x48 15 1050 8
PCWI 20** 8000 AWI 26 27x180x100 BWI 22 23x115x50 WOX 20x60 27 2030 21
PCWI 26** 12000 AWI 45 45x340x180 BWI 32 32x150x70 WOX 26x78 19 2122 43,2

* Medida SL consiste de 1 pc AWI mais 2 pcs BWI mais um segmento de corrente com o comprimento L. A linga PCWI 4/320 não possui o elo de transição BWI pois o elo AWI é soldado diretamente na corrente.

Assista aqui o vídeo da linga em operação.

Também estão disponíveis outras configurações fabricada conforme encomenda:

  • Sistemas com terminação em "Y" para bombas com 2 olhais de içamento
  • Engate final alternativo tipo gancho olhal, elo de ligação ou manilha
  • Corrente de estabilização adicional
  • Variações no comprimento standard SL
  • Construções especiais
  • Correntes em aço inox para talhas

Para a ligação das lingas às bombas sugerimos manilhas de segurança tipo SMSWI.

Para solicitar uma linga de bombas informe o número de segmentos desejados e o tipo de engate ou elo final. O comprimento total da linga corresponde ao múltiplo de segmentos adicionado do engate final.

Fornecidas com placa de identificação individual, certificado de teste e indicação de carga de trabalho.
