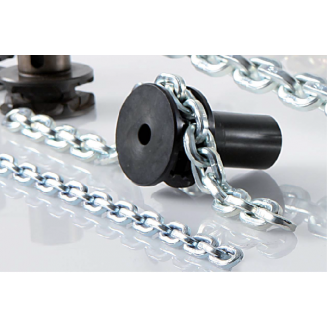

Corrente Norma DIN 5684

Corrente cementada e calibrada conforme DIN 5684, adequadas para talhas elétricas e pneumáticas de alta velocidade e performance.

Corrente Norma DIN 5684 Solicitar cotação Adicionar à minha lista

Diametro Nominal Passo Largura Comp. de calibração Peso
d Tol. Perm. t tol perm b1 min b2 max 11 elos x Passo n. tol perm
mm mm mm     mm mm mm     kg/m
4 ± 0,2 12 0,15 -0,1 5 13,7 132 0,4 -0,2 0,35
5 ± 0,2 15 0,2 -0,1 6 16,9 165 0,5 -0,3 0,54
[5] ± 0,2 18,5 0,25 -0,1 6 16,9 203,5 0,7 -0,3 0,5
6 ± 0,2 18 0,25 -0,1 7,2 20,2 198 0,6 -0,3 0,8
[6] ± 0,2 18,5 0,25 -0,1 7,2 20,2 203,5 0,7 -0,3 0,8
7 ± 0,3 21 0,3 -0,15 8,4 23,6 231 0,7 -0,4 1,1
[7] ± 0,3 22 0,3 -0,15 8,4 23,6 242 0,8 -0,3 1,1
8 ± 0,3 24 0,3 -0,15 9,6 27 264 0,8 -0,4 1,4
9 ±0,4 27 0,35 -0,2 10,8 30,4 297 1 -0,5 1,8
10 ±0,4 28 0,35 -0,2 12 34 308 1 -0,5 2,2
11 ±0,4 31 0,4 -0,2 13,2 37,4 341 1,1 -0,5 2,7
13 ±0,5 36 0,45 -0,25 15,6 44,2 396 1,3 -0,6 3,8
14 ±0,6 41 0,5 -0,3 16,8 47,6 451 1,4 -0,7 4,4
16 ±0,6 45 0,6 -0,3 19,2 54,4 495 1,6 -0,8 5,7
18 ±0,9 50 0,65 -0,3 21,6 61,2 550 1,8 -0,9 7,3
20 ±1 60 0,8 -0,4 24 68 660 2 -1 8,8
22 ±1,1 66 0,85 -0,45 26,4 75 726 2,4 -1,1 10,7



TABELA DE CARGAS

A capacidade das correntes para talhas é estabelecida conforme a classificação do grupo de trabalho do equipamento.

tipo de corrente pewag G80-RAS, -RDS
Conforme EN 818-7 e ISO 3077 DAT
diametro x passo Capacidade conforme grupo de trabalho ISO 4301-1 [kg] Carga de teste Carga de ruptura Comprimento
dn x p [mm] M2 / M3 M4 M5 FP [kN] FB [kN] [m]
3 x 9 230 200 180 7,1 11,3 100
4 x 12 410 360 320 12,6 20,1 100
5 x 15 640 560 500 19,6 31,4 100
5,6 x 17 800 700 630 24,6 39,4 100
6 x 18 920 810 720 28,3 45,2 100
6,3 x 19 (19,1) 1.000 890 790 31,2 49,9 100
7 x 21 1.250 1.100 1.000 38,5 61,6 100
7,1 x 20,2 (21) 1.300 1.150 1.000 39,6 63,3 100
7,9 x 23 1.600 1.400 1.250 49,0 78,4 100
8 x 24 1.650 1.450 1.300 50,3 80,4 100
9 x 27 2.100 1.800 1.600 63,6 102,0 100
9,5 x 28,6 2.300 2.000 1.800 70,9 113,0 100
10 x 30 2.550 2.250 2.000 78,5 126,0 100
11 x 33 3.100 2.700 2.400 95,0 152,0 100
11,1 x 33,3 3.150 2.750 2.450 96,8 155,0 100
11,2 x 34 3.200 2.800 2.500 98,5 158,0 100
12 x 36 3.700 3.250 2.900 113,0 181,0 100
12,5 x 38 4.000 3.500 3.150 123,0 196,0 100
12,7 x 36 4.150 3.600 3.250 127,0 203,0 100
13 x 39 4.350 3.800 3.400 133,0 212,0 100
14 x 42 5.000 4.400 3.900 154,0 246,0 50
16 x 48 6.550 5.750 5.150 201,0 322,0 50
18 x 54 8.300 7.250 6.500 254,0 407,0 50
20 x 60 10.300 8.950 8.000 314,0 503,0 50
22 x 66 12.500 10.900 9.700 380,0 608,0 50
