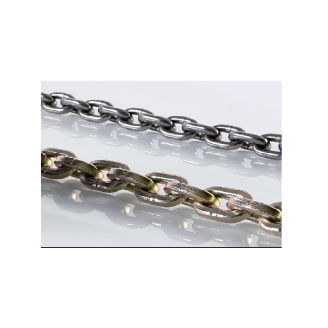

Corrente Norma EN 818-7

Correntes de elos redondos e quadrados. Correntes para talhas com dimensões e tolerâncias diferentes das encontradas nas tabelas são comuns, e podem ser fornecidas sob consulta.



Diametro nominal Passo Largura Passo multiplo Diametro da solda Peso
Tolerancia tolerancia interno        w3 - min. externo        w2 - max. 11 x p Tolerancia ds max. Kg  /M
3 ± 0,1 9 + 0,10 / - 0,05 3,6 10,2 99 +0,30 / -0,15 3,3 0,2
4 ± 0,2 12 +0,15 / -0,01 4,8 13,6 132 +0,40 / -0,20 4,3 0,35
5 ± 0,2 15 +0,20 / -0,10 6 17 165 +0,50 / -0,25 5,4 0,54
6 ± 0,2 18 +0,20 / -0,10 7,2 20,4 198 +0,60 / -0,30 6,5 0,78
7 ± 0,3 21 +0,25 / -0,15 8,4 23,8 231 +0,70 / -0,35 7,5 1,1
8 ± 0,3 24 +0,30 / -0,15 9,6 27,2 264 +0,80 / -0,40 8,6 1,4
9 ± 0,4 27 +0,35 / -0,15 10,8 30,6 297 +0,95 / -0,45 9,7 1,75
10 ± 0,4 30 +0,35 / -0,15 12 34 330 +1,00 / -0,5 10,7 2,2
11 ± 0,4 33 +0,40 / -0,20 13,2 37,4 363 +1,20 / 0,50 11,8 2,6
12 ± 0,5 36 +0,45 / -0,20 14,4 40,8 396 +1,25 / 0,60 12,9 3,1
13 ± 0,5 39 +0,50 / -0,25 15,6 44,2 429 +1,35 / 0,65 14 3,65
14 ± 0,6 42 +0,55 / -0,25 16,8 47,6 462 +1,50 / -0,70 15,1 4,2
16 ± 0,6 48 +0,60 / -0,30 19,2 54,4 528 +1,70 / -0,80 17,3 5,5
18 ± 0,9 54 +0,70 / -0,30 21,6 61,2 594 +1,95 / -0,95 19,4 7
20 ± 1,0 60 +0,80 / -0,40 24 68 660 2,20 / -1,00 21,6 8,6
22 ± 1,1 66 +0,90 / -0,40 26,4 74,8 726 +2,40 / -1,10 23,8 10,5
