Elo de Suspensão com sub-elos G

Elo principal de sustentação para lingas de correntes com 3 ou 4 ramais, cintas ou cabos de aço.

Elo de Suspensão com sub-elos G Solicitar cotação Adicionar à minha lista

Fabricação em aço ligado, soldados conforme norma EN 1677-4 porém com propriedades mecânicas superiores (de grau 100).

Elo de suspensão com sub-elos G

Corrente Ø

Código

Código comercial

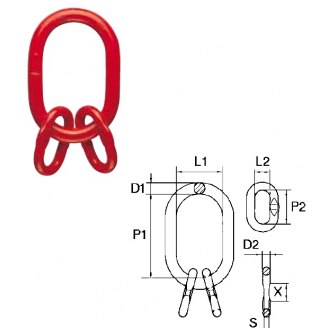

Dimensões





Peso

Carga de trabalho 0-45°

4 ramais

D1

P1

L1

D2

P2

L2

SxX
mm     mm kg kg
6+7 G 06/7.8 G 06/7.8 19 135 75 13 60 38 10x25 1,32 4.200
8 G 08.8 G 08.8 23 160 90 17 70 34 14x25 2,32 7.600
10 G 10.8 G 10.8 27 180 100 19 85 40 14x35 3,52 9.600
13 G 13.8 G 13.8 33 200 110 23 115 50 17x35 6,26 13.780
16 G 16.8 G 16.8 36 260 140 27 140 65 20x45 9,86 20.800
18 G 18.8 G 18.8 45 340 180 33 150 70 – 18,9 30.700
20 G 20.8 G 20.8 50 350 190 33 150 70 – 22,7 34.100
22 G 22.8 G 22.8 50 350 190 36 170 75 – 25,2 40.000
26 G 26.8 G 26.8 60 400 200 40 170 80 – 38 54.000
32 G 32.8 G 32.8 70 460 250 50 200 100 – 66,6 76.000
