Elo de Suspensão AW
Elo principal de sustentação para lingas de correntes em grau 100 de 1 ou 2 ramais, cintas ou cabos de aço.
Garante alta performance e maior vida útil devido a sua alta resistência ao desgaste. Fabricado de acordo com a norma EN 1677-4 com propriedades mecanicas para classe G10. Dispõe de certificação BG, marcação CE e um manual de instruções completo. Coeficiente de segurança 4:1
Consulte também nossas versões de elos aumentados MW, elos de transição BW e elos especiais para ganchos grandes VLW.
Elo de suspensão AW |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Código |
Capacidade de carga 0-45° |
Utilizável com gancho DIN 15401 n° |

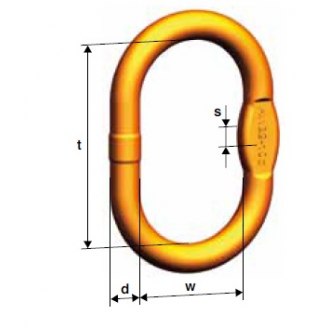

d |
t |
w |
s |
Peso |
Elo de suspensão para correntes em mm Ø |
||
1 Ramal |
2 Ramais |
3/4 Ramais |
||||||||
| kg | mm | kg/pc. | mm | |||||||
| AW 10 | 1.400 | 1,6 | 10 | 80 | 50 | 10 | 0,14 | 5 | 5 | - |
| AW 13 | 2.300 | 2,5 | 13 | 110 | 60 | 10 | 0,34 | 6+7 | 6 | 5 |
| AW 16 | 3.500 | 2,5 | 16 | 110 | 60 | 14 | 0,53 | 8 | 7 | - |
| AW 18 | 5.000 | 5 | 19 | 135 | 75 | 14 | 0,92 | 10 | 8 | 6 |
| AW 22 | 7.600 | 6 | 23 | 160 | 90 | 17 | 1,6 | 13 | 10 | 7+8 |
| AW 26 | 10.000 | 8 | 27 | 180 | 100 | 20 | 2,46 | 16 | 13 | 10 |
| AW 32 | 14.000 | 10 | 33 | 200 | 110 | 26 | 4,14 | 19 | 16 | 13 |
| AW 36 | 25.100 | 16 | 36 | 260 | 140 | - | 6,22 | 22 | 19 | 16 |
| AW 45 | 30.800 | 25 | 45 | 340 | 180 | - | 12,82 | 26 | 22 | - |
| AW 50 | 40.000 | 32 | 50 | 350 | 190 | - | 16,55 | 32 | 26 | 19+22 |
| AW 56 | 64.000 | 32 | 60 | 400 | 200 | - | 27,01 | - | 32 | 26 |
| AW 72 | 85.000 | 50 | 70 | 460 | 250 | - | 45 | - | - | 32 |
| AW 72 | 81.500 | 50 | 70 | 460 | 250 | - | 45 | - | - | 32 |
Para download dos arquivos 3D no material, visite o link: https://www.pewag.com.br/shop/aw-elo-de-suspens-o-1.html
Homologados para uso em Lingas para Containers Offshore conforme norma DNV 2.7-1 DNV TYPE APPROVAL CERTIFICATE NO. S-6212
