Elo de Suspensão KAGW 4
Especialmente indicado para aplicações agressivas, onde o elo de ligação tradicional CW pode ser danificado durante a operação.
Elo principal de sustentação para lingas de 3 e 4 ramais em grau 100. Possui sistema de encaixe direto na corrente com pino, tipo clevis, proporcionando uma montagem prática, segura e muito robusta. Atende a Norma EN 1677. Coeficiente de segurança 4:1

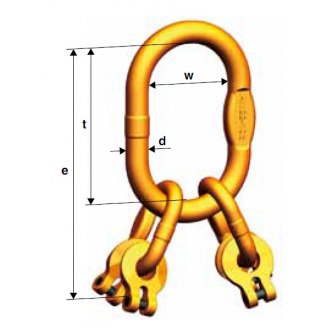

Elo de suspensão com acoplamento direto KAGW 4 |
||||||||
|---|---|---|---|---|---|---|---|---|
Código |
Capacidade de carga 0-45° / 45°-60° |
Para correntes Ø |
Utilizável com gancho DIN 15401 n° |
d |
t |
w |
e |
Peso |
| kg | mm | kg/pc | ||||||
| KAGW 4-6 | 3.000 / 2.120 | 6 | 5 | 19 | 135 | 75 | 220 | 1,52 |
| KAGW 4-7 | 4.000 / 2.800 | 7 | 6 | 23 | 160 | 90 | 273 | 3,12 |
| KAGW 4-8 | 5.300 / 3.750 | 8 | 6 | 23 | 160 | 90 | 273 | 3,12 |
| KAGW 4-10 | 8.000 / 6.000 | 10 | 8 | 27 | 180 | 100 | 316 | 5,12 |
| KAGW 4-13 | 14.000 / 10.000 | 13 | 10 | 33 | 200 | 110 | 378 | 9,26 |
| KAGW 4-16 | 21.200 / 15.000 | 16 | 16 | 36 | 260 | 140 | 474 | 14,9 |
| KAGW 4-19/20 | 30.000 / 21.200 | 19 | 32 | 50 | 350 | 190 | 590 | 32,4 |
| KAGW 4-22 | 40.000 / 28.000 | 22 | 32 | 50 | 350 | 190 | 617 | 37,6 |
