Elo de Suspensão KAGW 2
Especialmente indicado para aplicações agressivas, onde o elo de ligação tradicional CW pode ser danificado durante a operação.
Elo principal de sustentação para lingas de 2 ramais em grau 100. Possui sistema de encaixe direto na corrente com pino, tipo clevis, proporcionando uma montagem prática, segura e muito robusta. Atende a Norma EN 1677. Coeficiente de segurança 4:1

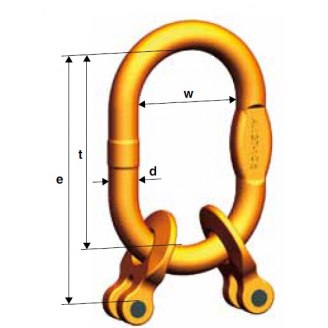

Elo de suspensão com acoplamento direto KAGW 2 |
||||||||
|---|---|---|---|---|---|---|---|---|
Código |
Capacidade de carga 0-45° / 45°-60° |
Para correntes Ø |
Utilizável com gancho DIN 15401 n° |
d |
t |
w |
e |
Peso |
| kg | mm | kg/pc | ||||||
| KAGW 2-6 | 2.000 / 1.400 | 6 | 2,5 | 13 | 110 | 60 | 141 | 0,5 |
| KAGW 2-7 | 2.650 / 1.900 | 7 | 2,5 | 16 | 110 | 60 | 152,5 | 0,93 |
| KAGW 2-8 | 3.550 / 2.500 | 8 | 5 | 19 | 135 | 75 | 177,5 | 1,26 |
| KAGW 2-10 | 5.600 / 4.000 | 10 | 6 | 23 | 160 | 90 | 211 | 2,32 |
| KAGW 2-13 | 9.500 / 6.700 | 13 | 8 | 27 | 180 | 100 | 243 | 3,86 |
| KAGW 2-16 | 14.000 / 10.000 | 16 | 10 | 33 | 200 | 110 | 274 | 6,56 |
| KAGW 2-19/20 | 20.000 / 14.000 | 19 | 16 | 36 | 260 | 140 | 350 | 10,98 |
| KAGW 2-22 | 26.500 / 19.000 | 22 | 25 | 45 | 340 | 180 | 436,5 | 19,24 |
