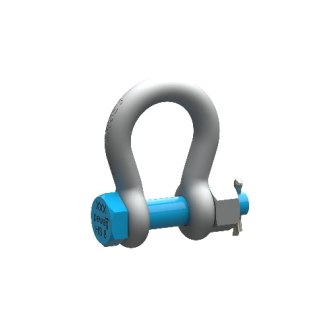

Manilhas P415 - Curva com parafuso, porca e cupilha de alta resistência

Manilhas compactas feitas de aço de alta resistência com capaciades entre 3,3t até 85t, fabricação européia

Manilhas P415 - Curva com parafuso, porca e cupilha de alta resistência Solicitar cotação Adicionar à minha lista



  Dimensões
Capacidade a b c d e f g h i j k
[t] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
3,3 13 16 32 13 22 52 33 89 84 59 max. 14,2
5 16 19 40 16 27 65 43 111 102 75 max. 19,3
7 19 22 46 19 31 77 51 130 115 89 max. 19,7
9,5 22 25 52 22 36 84 58 145 135 102 max. 25,7
12,5 25 28 59 25 43 96 68 165 155 118 max. 28,9
15 28 32 67 28 47 109 75 187 172 131 max. 31,8
18 32 35 73 32 51 116 83 202 190 147 max. 35,0
21 35 38 80 35 57 134 92 228 207 162 max. 38,2
30 38 42 88 38 60 147 99 250 209 175 max. 24,0
40 45 50 103 45 74 180 126 302 250 216 max. 28,9
55 57 57 119 57 83 200 138 345 293 252 max. 32,2
85 70 70 145 70 105 263 180 441 352 320

max. 39,5
Especificações
  • Grau 8
  • EN 10204 Tipo 3.1
  • Fator de segurança 5:1
  • Corpo, parafuso e porca galvanizados por imersão a quente
  • Parafuso com revestimento em pó
  • A maior resistência permite dimensões menores e peso mais baixo com o mesmo limite de carga de trabalho
  • Desenvolvido e fabricado na UE pela pewag

Marcação disponível nos produtos:

  • marcação no corpo e no pino
  • grau, capacidade e código de rastreabilidade
  • logo CE / UKCA
  • logo pewag
