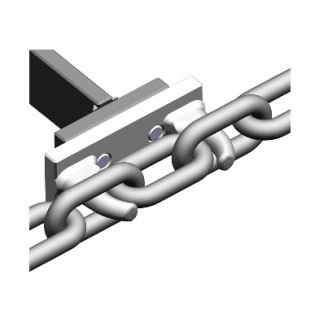

Engates FDD
Engate reversível para operações severas em dois ou múltiplos ramais transportadores.
Adequado para rodas dentadas e lisas com ou sem ranhura. Composto por 2 pinos curvos forjados em aço ligado, soldados a uma chapa, cementados, altamente resistentes. A montagem deve ser efetuada com a corrente sem tensionamento (com folga), inserindo os pinos nos elos verticais e apertando os parafusos.
Disponível nas versões:
FDD com furos roscados
FDD com parafusos e porcas
|
Tipo
|
Corrente | A | B | C | D | E | F | G | I | L | K | Peso aprox. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d x t | [mm] | [kg/pc.] | ||||||||||
| FDD 14 x 50 | 14 x 50 | 117 | 40 | 12 | 15 | 38 | 45 | M 12 | 61,5 | 36 | 12 | 0,7 |
| FDD 16 x 64 | 16 x 64 | 150 | 50 | 15 | 19 | 48 | 52 | M 16 | 76 | 49 | 15 | 1,2 |
| FDD 19 x 75 | 19 x 75 | 175 | 60 | 20 | 21 | 58 | 65 | M 20 | 90 | 55 | 20 | 2 |
| FDD 22 x 86 | 22 x 86 | 200 | 70 | 20 | 25 | 68 | 71 | M 20 | 106 | 64,5 | 20 | 3 |
| FDD 26 x 100 | 26 x 100 | 235 | 80 | 20 | 30 | 72 | 85 | M 20 | 116 | 75 | 20 | 4,5 |
| FDD 30 x 120 | 30 x 120 | 280 | 90 | 25 | 35 | 85 | 98 | M 24 | 136 | 91 | 24 | 6,7 |
| FDD 34 x 136 | 34 x 136 | 320 | 100 | 30 | 38 | 98 | 110 | M 27 | 155 | 105 | 30 | 10 |
