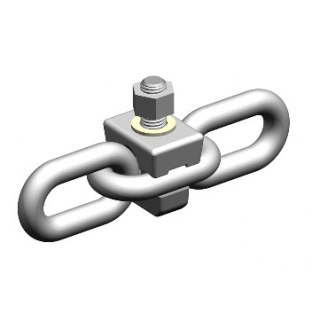

Engates SG
Engate roscado à talisca para operações leves a moderadas.
Para operações em rodas dentadas, montado como elo horizontal.
|
Tipo
|
Corrente | Peça 1 a + b | Peça intermediária 2 | Peso/conj. | ||
|---|---|---|---|---|---|---|
| a | b | c | ||||
| d x t | [mm] | [kg/100 pcs.] | ||||
| SG 7 x 22 | 7 x 22 | M8 x 35 | 13,5 | 26 | 20,5 | 5,7 |
| SG 8 x 24 | 8 x 24 | M8 x 35 | 14 | 29 | 21 | 5,95 |
| SG 8 x 31 | 8 x 31 | M10 x 40 | 16 | 31 | 25 | 8,3 |
| SG 9 x 27 | 9 x 27 | M8 x 35 | 15,5 | 30 | 22 | 5,95 |
| SG 9 x 31 | 9 x 31 | M10 x 40 | 16,5 | 31 | 258 | 8,3 |
| SG 10 x 31 | 10 x 31 | M10 x 40 | 19,5 | 36 | 30 | 8,68 |
| SG 10 x 38 | 10 x 38 | M10 x 40 | 19,5 | 38 | 30 | 8,68 |
| SG 14 x 50 | 14 x 50 | M16 x 60 | 23 | 48 | 35 | 28,67 |
